調度絞車的用途及適用范圍

一、用途及適用范圍

（1）本絞車主要用于煤礦井下或其它傾斜角度小于30°的巷道中拖運及其它輔助搬運工作，也可用在回采工作面或掘進工作面裝載站上高度編組礦車。本絞車嚴禁用于提升和人。

（2）絞車的電機具有防爆性能，其他配套電器設備由用戶自備，但必須選用具有在有效期內的《礦用產品安全標志證書》的產品，以適用在有瓦斯（甲烷）及煤塵爆炸危險的礦井中使用。

二、 使用環境和工作條件

（1） 環境溫度為-10℃~+40℃；環境相對濕度不超過95%（+25℃）；海拔高度2000米以下。

（2） 周圍空氣中的甲烷、煤塵、硫化氫和二氧化碳等不得超過《煤礦安全規程》中所規定的安全含量。三、工作原理和結構概述

1、 工作原理

本調度絞車通過兩級行星輪系及所采用的浮動機構完成絞車的減速和傳動。通過控制電機的正反轉及操縱兩個制動閘的不同剎緊狀態實現絞車卷筒的正轉、反轉和停轉，從而實現對重物的牽引、下放和停止三種工作狀態。深度指示器通過指示器的齒輪與卷筒上內齒輪的嚙合帶動與指示器相聯的絲杠的旋轉，達到顯示深度的目的。絞車內部各轉動部份均采用滾動軸承，運轉靈活。

2、結構概述

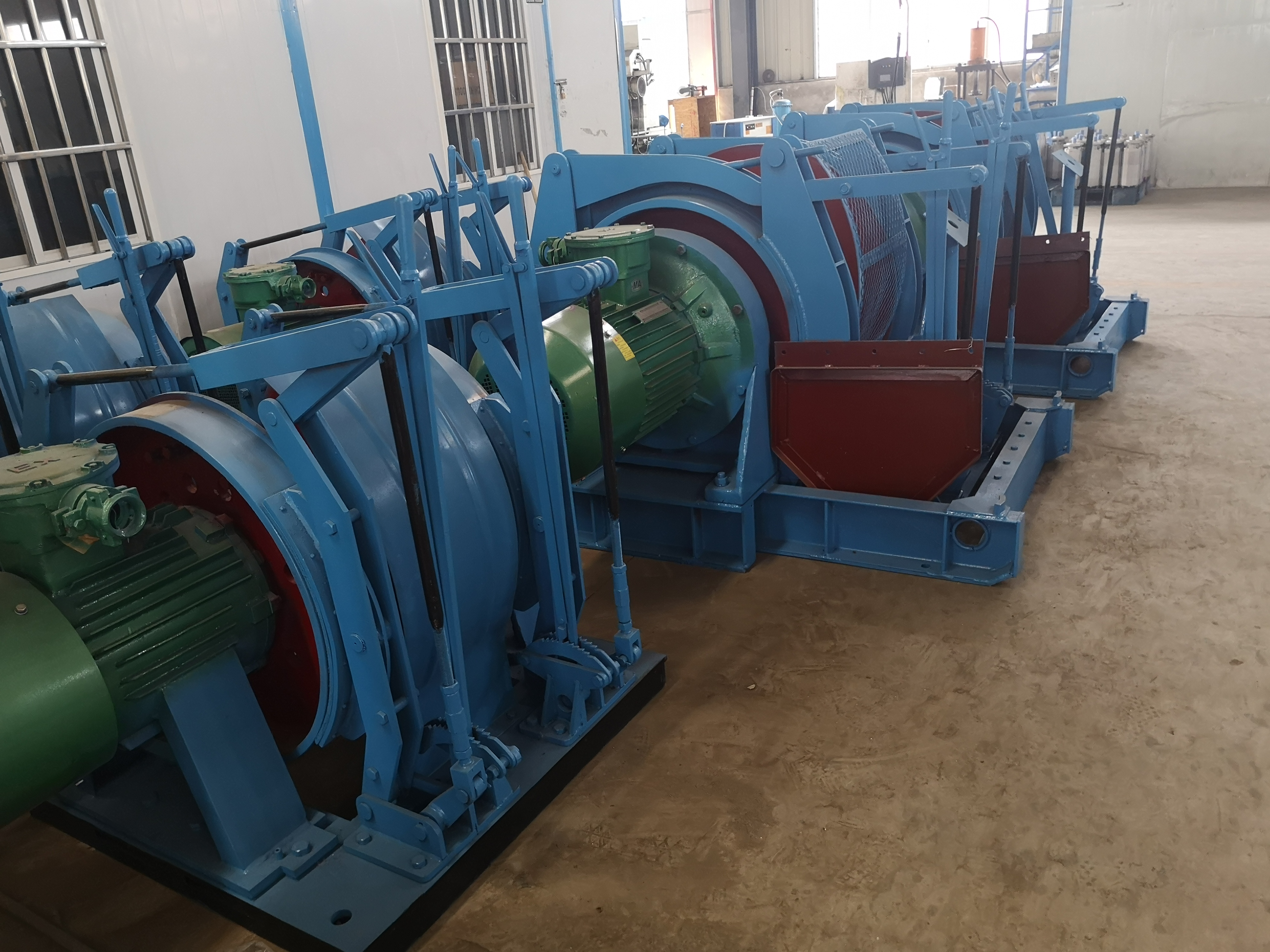

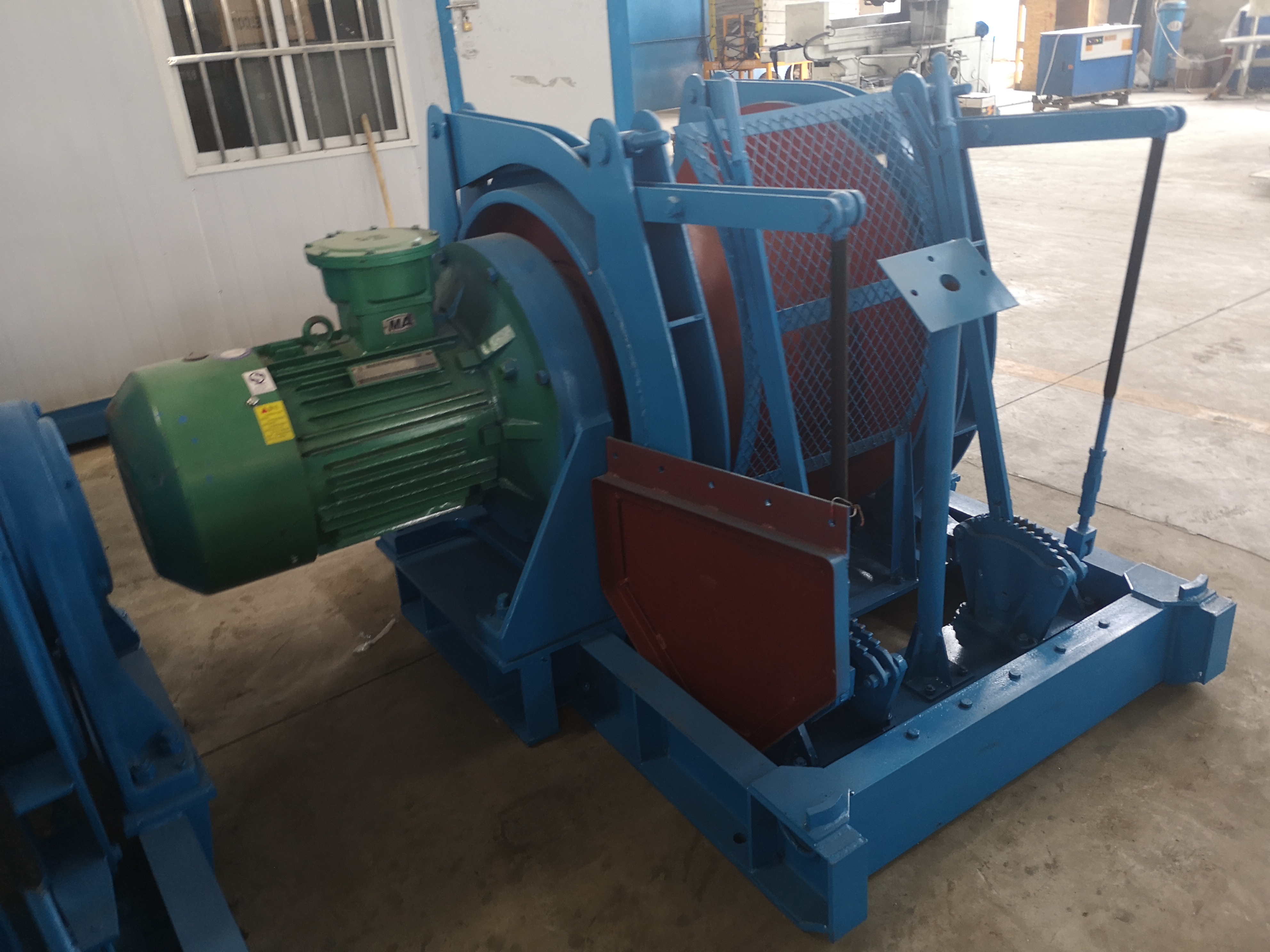

JD系列調度絞車由電動機、卷筒裝置、制動裝置、深度指示裝置、底座、防護罩、座椅等部件組成
