JH系列回柱絞車

一、概述

（1) 本絞車主要供煤礦井下回柱放頂之用，特別適用于薄煤層和急傾斜煤層采煤工作面，也可用來拖運重物和調度車輛及其他輔助搬運工作。絞車配有隔爆電氣設備，可用于有煤塵及瓦斯的礦井。

（2）工作環境溫度為－10℃～+40℃,環境相對濕度不超過95%(+25℃),海拔不超過1000m。 工作時周圍空氣中的煤塵、甲烷完爆炸性氣體不得超過《煤礦安全規程》中所規定的安全含量，工作制為低速重載非連續型。

二、結構與工作原理

（1）主要結構

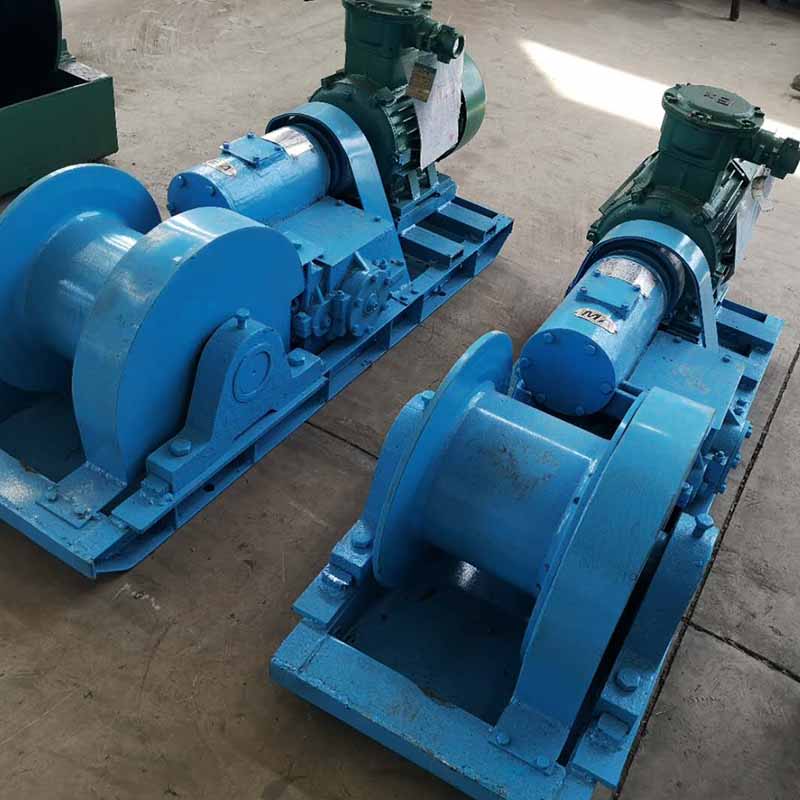

絞車主要由防爆電動機、一組斜齒輪、蝸輪減速器、過橋齒輪、傳動齒輪，卷筒及底座等主要部分組成

（2）工作原理

本絞車主要使用一級環面蝸桿蝸輪傳動和一級漸開線圓柱齒輪傳動。電機通過聯軸器帶動蝸桿旋轉，通過蝸桿蝸輪減速和一級圓柱齒輪減速，將動力傳遞給卷筒，卷筒旋轉收放纏繞在卷筒上的鋼絲繩拖動支柱和運送物料。

三、安裝、固定、調試和后移

1、回柱絞車在井下的安裝固定方法

（1）在安裝時必須注意將安裝處的底板上的浮煤，碎石清理干凈，直到露出巖石為止，并且應使地基平坦，無凹凸現象，最后用支柱將絞車牢牢的頂死在頂板和底板之間。

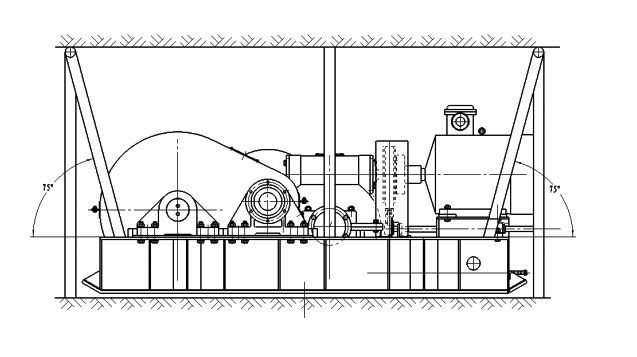

（2）固定絞車的方法可用6根支柱來固定，絞車前面的兩根支柱與巷道地面成75°交角，后面的兩根支柱與巷道底板成70°至80°交角，中間兩根支柱與底板垂直，每根支柱的下端都支撐在絞車底座的大槽鋼上，上端支撐在巷道的棚梁上，也可加設地錨和借助與底腳孔進行固定。

（3）由于絞車須隨采煤工作面的推進而經常移動，要求固定支護方法簡便、可靠、安全。因而采用打頂柱和栓繩的方法固定。

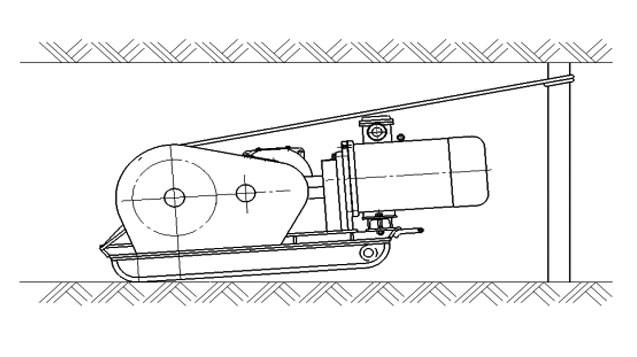

（4）絞車后面的鋼絲繩扣可拴在橫木上或在樁腳上。應點動開車將繩拉緊，再打兩根頂柱，頂柱上端應向前傾斜10°左右。

（5）在煤層傾角小，頂板較好的工作面，絞車可直接安裝在工作面上進行回柱，如果工作面長度在100米以上可用兩臺或多臺絞車，分別安裝在工作面各段上，分段同時進行回柱。

（6）在急傾斜煤層工作面上，絞車可安裝在回風巷道中，鋼絲繩提通過導向滑輪進入工作面回柱。

（7）在絞車安裝好后，應進行回柱試車，看絞車的安裝支持是否牢固，安全電氣設備的接地是否良好，可靠，絞車運轉是否正常。

(8)絞車進行回柱操作時，司機按動電鈕控制絞車的正、反轉及停車。司機與回柱工人要有信號聯絡，密切配合，司機在操作過程中，要時刻注意信號，觀察絞車工作情況，并幫助排繩，同時要經常檢查鋼絲繩使用情況，保證安全。

2、 負載試機

空負荷試運轉后方可進行負載試車，負載試車注意事項如下：

（1）絞車出繩方向：鋼絲繩上出繩即鋼絲繩引出部分應在卷筒上面，不宜在卷筒下面出繩；

（2）負載試機如在現場，可在井下利用工作面支柱做為負載。負載試機時必須將絞車牢固地頂在頂板和底板之間，并加設地錨；

（3） 負載試機時蝸輪箱的油溫最高不超過95℃，最高溫升不超過70℃；

（4） 負載試機應逐次遞增進行；

（5）每次負載試機后檢查鋼絲繩及機器各部不得有殘余變形，并應符合空載試機轉中第（1）（2）（3）（4）各條的規定；

（6） 負載試機完畢后，必須更換蝸輪箱中的潤滑油與潤滑脂；

（7） 負載試驗合格后，方能進行回柱等工作。

3、絞車的后移

    絞車在每次回柱后，須沿排柱或沿巷道退移。后移的方法，將鋼絲繩拉到絞車后方拴在木柱上，開動絞車可使自移。

四、維護與檢修

1、日檢主要司機和值班檢修進行，以司機為主。一般可按下述內容檢查

（1） 帶有剎車裝置的絞車應檢查制動系統是否正常，尤其應注意閘瓦間隙調整是否合適，杠桿及拉桿的全部聯接部分是否靈活可靠；

（2） 檢查絞車操作電動機操縱開關是否正常、；

（3） 檢查齒輪減速器的潤滑油是否足量，是否漏油及軸承溫升是否大于30℃；

（4） 各部的連接零件是否松動，如螺栓、銷子、和聯軸器等；

（5） 運轉過程中的聲響、振動、溫升是否正常；

（6） 鋼絲繩的斷絲、變形、撞傷、伸長和潤滑情況；

（7） 電氣設備按制造廠說明書規定進行檢查；

（8） 設備及其周圍的清潔衛生和工具備件的保管情況；

2、 月檢或周檢

月檢或周檢應以專職維修人員和司機聯合進行，除日檢內容外，還須檢查以下幾項：

（1） 制動系統的準確制動情況，閘瓦磨損情況，并適當進行調整間隙；

（2） 詳細檢查全部連接零件，并適當調整與緊固；

（3）檢查所有磨損表面，發現疑問時，應揭開軸承蓋檢查軸承情況；

（4）揭開減速器上的視孔蓋，檢查蝸輪、蝸桿及箱外齒輪磨損或接觸情況；

（5）鋼絲繩在卷筒容器兩端之牢固固定情況并對鋼絲繩進行除垢，涂抹新油。

3、 絞車的維修

（1）對絞車應經常檢查各潤滑部位的油量，油量不足時，要及時補足，蝸輪箱內潤滑油的最高溫不得超過800C，應即使停車檢查，并作記錄。

（2）絞車如果長期擱置不用，必須選擇干燥通風的地方存放，防止機器受潮，其裸露部位要涂抹防銹油。

（3）絞車應根據各使用單位的實際使用情況及原煤炭工業部制定的《煤炭工業設計規范》中的有關章節制訂小修、中修、大修計劃。
