XFH系列風動絞車產品特點及操作原理

一、概述

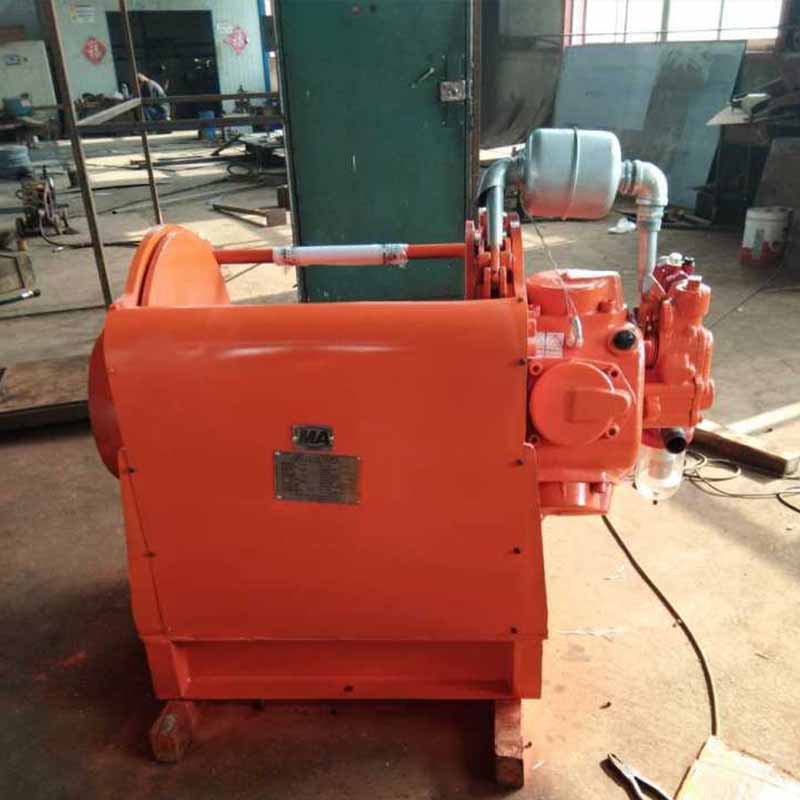

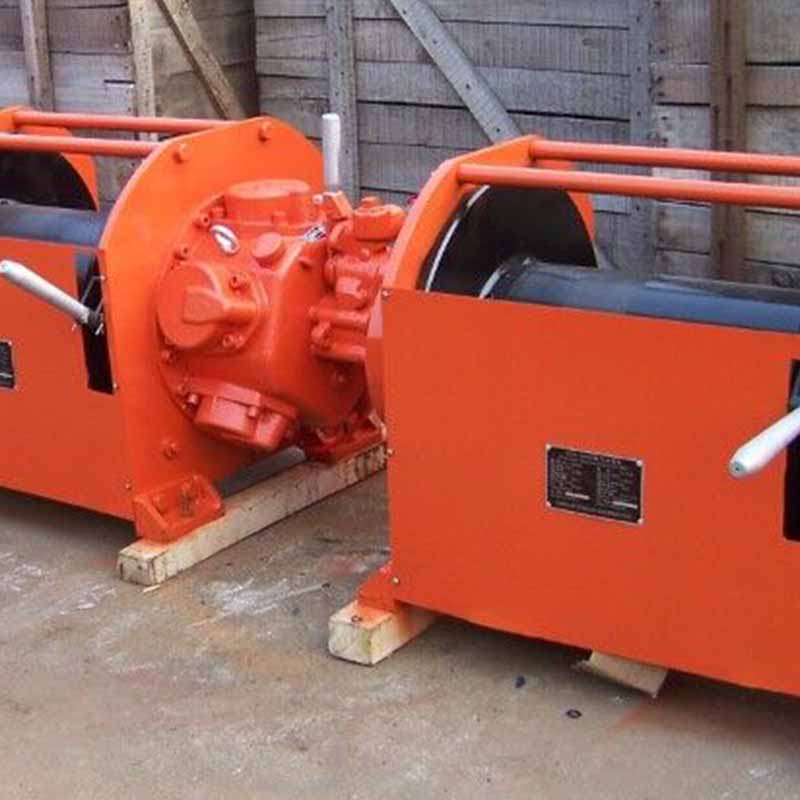

本產品是一種以活塞式氣動馬達為動力的單滾筒手操縱型絞車。它依靠壓縮空氣作為動力源，驅動馬達，經過兩級齒輪減速來帶動滾筒轉動，實現提升重物。

它有如下特點：

1、體積小、重量輕、機動性強。

2、可實現無級調速。

3、靈活的進行正反轉操作。

4、防爆性強，尤其是在易燃或易爆性氣體的場所工作，更顯出它的優越的安全性和可靠性。

5、耐潮濕性強，下雨天在室外照樣安全使用，是電動絞車所不能相比的。

6、起動力矩大，可帶負荷起動，并且具有過載保護的功能。

綜上所述，本產品廣泛應用于油田各井隊、船舶、碼頭、以及礦山、建筑工程等提起重物、拴緊船舶、拉緊器械之用。XFH系列風動絞車是以風動馬達為動力,通過齒輪減速機構驅動卷筒，實現重物牽引和提升的絞車裝置。它具有結構緊湊、操作方便、工作安全可靠、維修簡單、運轉平穩、無級變速等優點。

二、主要結構及工作原理與操作

將供氣總閥搬至開啟位置。將分配閥的手柄（左搬出定位槽后）緩慢打開。壓縮空氣進入配氣閥芯使其轉動。同時借配氣閥芯轉動，將壓縮空氣依次分別送入周圍五個氣缸中，由于氣缸內壓縮空氣的膨脹，從而推動活塞連桿和曲軸轉動，當活塞被推至“下死點”時，配氣閥芯同時也轉至第一排氣位置。經膨脹后的氣體即自行從氣缸經過閥的排氣孔道直接排出。同時活塞缸內的剩余氣體全部自配氣閥芯分配閥的排氣孔道排出，經過這樣往復循環作用，就能使曲軸不斷旋轉。從而帶動傳動軸經齒輪副Ⅱ在傳遞給齒輪副Ⅰ從而驅動滾筒旋轉，實現提升重物。通過腳剎、手剎雙重制動系統，更有效的確保吊裝重物的安全性以及停留在任何位置。
