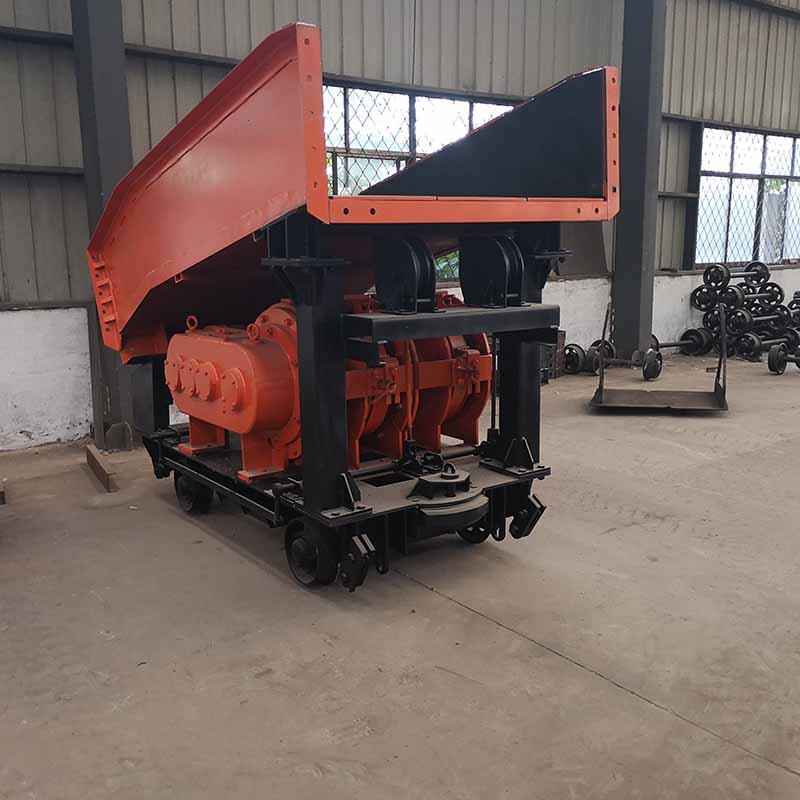

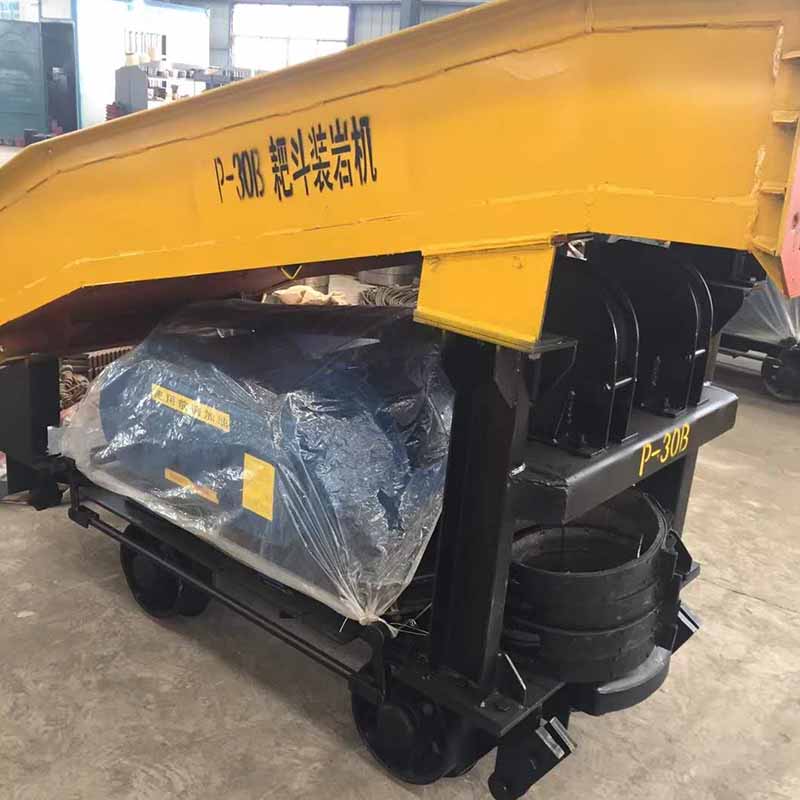

一、產品介紹
耙斗裝巖機，簡稱耙裝機、耙?guī)r機，是工程巷道掘進領域的關鍵設備，主要用于煤礦、冶金礦山、隧道等場景，與礦車或箕斗配合，高效完成裝載作業，有力推動掘進速度提升，助力實現掘進機械化。
二、工作原理
耙斗裝巖機通過絞車的兩個滾筒分別對主繩與尾繩施加牽引力，以此驅動耙斗做往復直線運動。在前進行程中，耙斗依靠自身重力和主繩拉力，深入巖石堆，將巖石扒取聚攏；返程時，尾繩牽引耙斗，帶著扒取的巖石返回，并將巖石沿著料槽運送至卸料槽的卸料口，最終卸入下方的礦車或箕斗內，周而復始，持續完成裝巖作業。
三、結構組成
固定楔與尾輪：固定楔用于將尾輪穩固安裝在巷道巖壁上，為耙斗作業提供固定的懸掛支點，確保耙斗在牽引過程中能穩定工作，不發生位移。
耙斗：作為直接扒取巖石的部件，通常由高強度鋼材制造，耙齒設計尖銳且堅固，能有效插入各類巖石，具有良好的耐磨性與高強度，可適應不同硬度巖石的扒取工作。
臺車：承載整個設備的重量，同時為絞車、操縱結構等部件提供安裝基礎。臺車底部安裝有行走輪，便于在軌道上移動，實現裝巖機在巷道內的靈活作業。
絞車：核心動力輸出部件，通過內部的齒輪傳動機構，為牽引主繩和尾繩提供足夠的拉力。其具備不同的轉速調節功能，可根據巖石的硬度、堆積情況以及裝巖效率需求，靈活調整耙斗的運行速度。
操縱結構：操作人員通過操縱結構，精準控制絞車的兩個滾筒，實現耙斗的前進、后退、停止等動作。操縱結構設計符合人體工程學原理，操作簡便，反應靈敏，便于操作人員快速上手，高效作業。
導向輪：安裝在適當位置，引導鋼絲繩的走向，改變力的方向，確保耙斗在運行過程中保持平穩，減少鋼絲繩的磨損，提高設備運行的穩定性和可靠性。
料槽：由進料槽、中間槽和卸載槽依次連接組成。進料槽承接耙斗扒取的巖石，中間槽用于巖石在輸送過程中的過渡，卸載槽則將巖石準確卸入礦車或箕斗。料槽通常采用耐磨鋼板制作，內部光滑，以降低巖石輸送過程中的阻力。
電氣部分：為絞車及其他可能的輔助設備提供電力驅動。在有瓦斯及煤塵爆炸危險的礦井環境中，電氣設備選用具備防爆性能的產品，如隔爆型電動機、防爆按鈕開關、防爆磁力啟動器等，保障設備在危險環境下的安全運行。部分耙斗裝巖機還配備風動推車缸，礦車裝滿后，利用壓縮空氣產生的推力，將重車推出，有效減輕工人勞動強度，縮短調車時間，進一步提高掘進效率。
