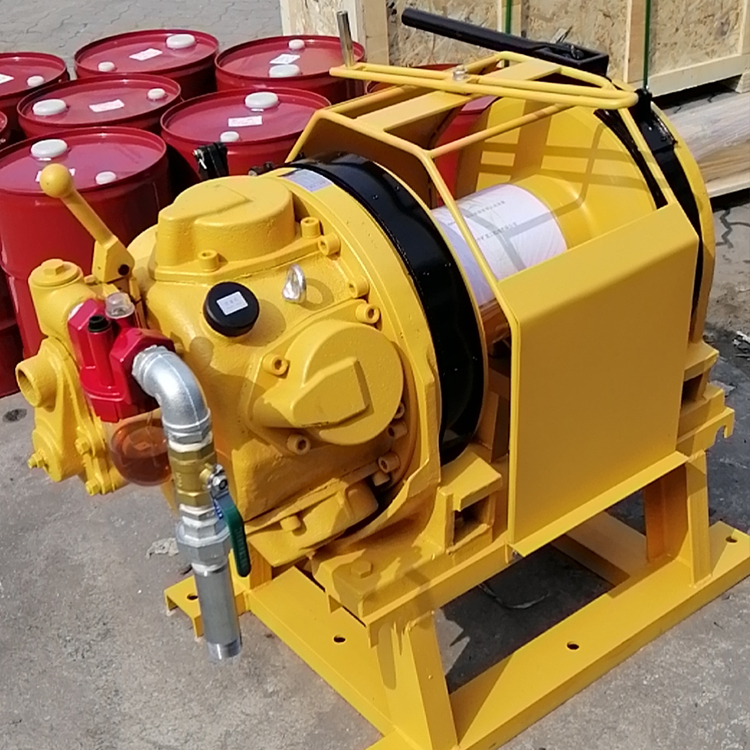

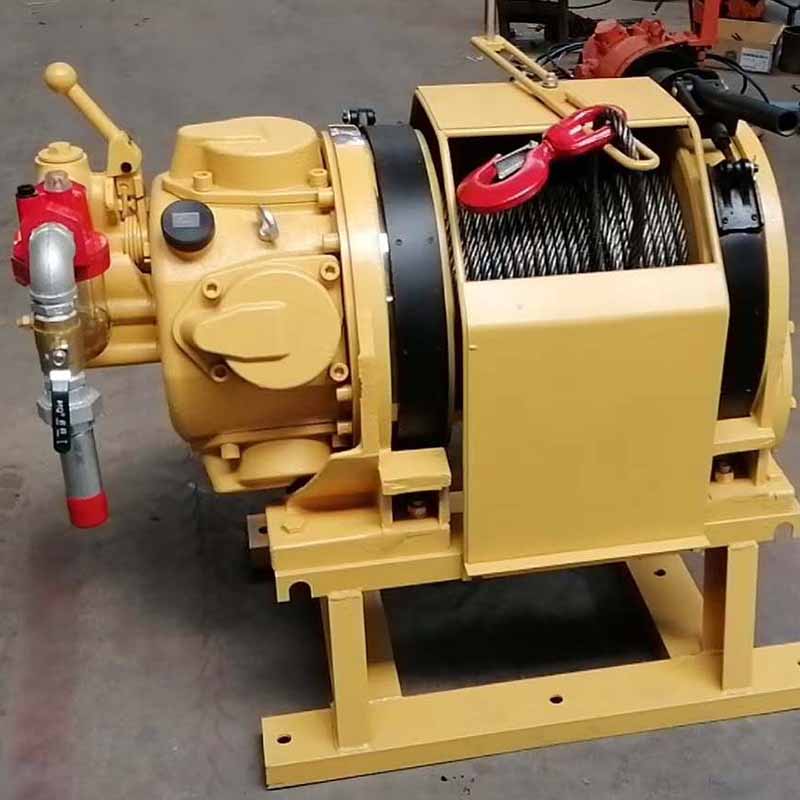

氣動絞車的結構組成

氣動絞車是以壓縮空氣為動力源的起重和牽引設備，廣泛應用于礦山、石油、消防等領域。以下是具體介紹：

工作原理：壓縮空氣通過進氣閥進入氣動馬達的氣缸，推動活塞運動，活塞的往復運動經連桿轉化為曲軸的旋轉運動，再通過輸出軸將動力傳遞給卷筒。卷筒纏繞或放開鋼絲繩，從而實現重物的提升或下降。通過控制閥控制進入氣動馬達的氣壓和流量，可調節馬達的轉速和輸出扭矩，進而控制絞車的運行速度和提升力量。

結構組成：

氣動馬達：動力核心部件，將壓縮空氣的壓力能轉化為旋轉運動。

控制閥：常見的有單向閥、三位四通閥等，用于控制進入氣動馬達的氣壓和流量，進而控制絞車的速度和運行方向。

齒輪箱：可將氣動馬達的低速旋轉轉換成高扭矩輸出，以驅動卷筒轉動。

卷筒：用于纏繞鋼絲繩，通過其旋轉實現鋼絲繩的收放，完成重物提升或下降操作。

制動系統：通常包括機械制動器或液壓制動器，可在氣動馬達故障或氣壓不足等情況下自動啟動，鎖定卷筒，防止重物意外下落。

性能特點：

安全防爆：以壓縮空氣為動力，無電火花產生，適用于石油、天然氣開采等易燃易爆場所。

無級調速：通過調節控制桿角度或氣壓流量，可實現無級調速，能滿足不同作業的速度要求。

結構緊湊輕便：整體結構設計精巧，體積小、重量輕，便于安裝和移動，適合在空間有限的場所使用。

維護簡便：主要部件少，且氣動系統相對簡單，日常維護和故障排查較為容易，維護成本低。

適應性強：可在高溫、潮濕、粉塵多等惡劣環境下穩定工作，適應不同工況條件。

技術參數：

提升重量：一般為 0.5 噸至 30 噸，部分特殊型號可更大，具體根據產品型號而定。

鋼絲繩容量：通常在 10 米至 1000 米之間，不同規格的絞車有所差異。

運行速度：可在 0 至 48m/min 范圍內無級調速，能滿足不同作業的速度需求。

工作溫度：一般適用溫度范圍為 - 20℃至 60℃，可在一定程度的高低溫環境中使用。

應用領域：

石油天然氣行業：用于鉆井平臺上提起和放下鉆井設備，或在油井維修時提升油管等作業。

礦山行業：可在地下開采中提升礦石、設備，以及在斜井中牽引礦車等。

消防救援領域：能幫助救援人員提升被困人員或移動重物，在地震、火災等救援場景中發揮作用。

物流港口行業：用于裝卸貨物，尤其適用于無電源或電源不穩定的場所，提高貨物裝卸效率。

建筑行業：可提升建筑材料和設備，如在高層建筑施工中吊運小型構件等。
