PB系列耙斗裝巖機

一、概述

耙斗裝巖機用在地面采巖或巷道掘進中，配合礦車或箕斗進行裝載巖石。這種機械具有裝巖效率高，結構簡單，應用范圍廣等特點。不但可以在平巷、而且可以在30o以下坡度的下山或上山巷道裝巖，在不超過90o拐彎的巷道都能良好地進行作業。使用此種裝載機械，還能進行掘進工序之間的平行作業，提高掘進效率，是實現巷道掘進機械化的主要機械設備。耙斗裝巖機分為P15B、P30B、P60B三種規格。

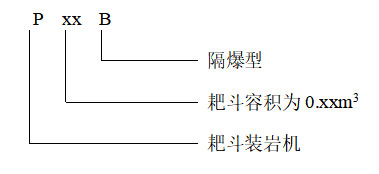

其型號的組成及代表的意義如下:

二、技術參數

三、工作原理和結構概述

在耙斗裝巖機的臺車上，安裝有絞車的兩個滾筒，它們在電動機的驅動下，分別牽引著主繩和尾繩，通過主繩和尾繩操縱著耙斗作往復運動，由簸箕口擋板導向，將巖石扒進進料槽內，經過中間槽，在卸載槽尾部的卸料口把礦石卸入下面的礦車之中，如此反復，將礦車裝滿，從而實現裝巖。

耙斗裝巖機主要由固定楔、尾輪、耙斗、操縱機構、臺車、絞車、導向輪、進料槽、中間槽、卸載槽、電氣部分等組成

四、維護管理

1、裝巖機投入生產后，做好維護保養及檢修工作是保證機器正常運轉及安全生產的重要條件，是提高裝巖機使用壽命的重要措施，操作司機 、維修工人，機修單位必須密切配合，協同做好維修工作。

2、司機必須每日對裝巖機各部分進行認真保養，每班清除機器兩側的堆集物，保持機器的清潔。工作前先檢查操縱桿、制動器的靈活性；檢查軸承座、制動器、操縱桿部位的固定螺栓的松緊，鋼絲繩是否有損傷等情況。注意減速器、絞車的潤滑狀況是否良好，添加潤滑油時不得使用臟的，不合規格的潤滑油，并經常注意溫升是否正常。絞車出現故障時，不得勉強繼續工作，應通知并協助檢修工人消除故障。

下面是維護、維修注意事項：

1.電工接線后，應注意滾筒的轉動方向，工作時，從減速器一側看，滾筒為逆時針轉動。但應注意，同一時間兩個滾筒作相反方向轉動，以正在工作的一個為準。

2.經常檢查制動閘及輔助剎車松緊是否合適，絞車是否靈活，工作是否可靠，如發現內內齒輪抱不住或脫不開的現象，應調節連結閘帶的螺桿，使之合適。

3.經常檢查鋼絲繩的磨損情況，發現鋼絲嚴重斷裂時應及時更換。

4.經常檢查各繩輪是否靈活，各連接螺絲有無松動。鋼絲繩頭是否牢因可靠。發現問題要及時處理。

5.耙裝機絞車拆洗后，裝配時應注意重滾筒（慢速）和輕滾筒（快速）的裝配位置（重滾筒應靠近減速箱）是否有誤。

6.按本說明書潤滑表的要求，對各注油部位進行加油時，注意勿使油濺到滾筒制動面和閘帶上，如果發現有油，應立即揩試干凈。

7.連續工作十六個月后，應對設備進行全面大修，清洗和檢查一切零件，修復或用新零件來代替一切已損壞和磨損的部分，并測定電動機的絕緣電阻，全部恢復設備原有的工作能力，并進行油漆更新，進行試運轉而后，再投入工作。

五、運輸、下井及貯存

1. 裝巖機在運輸過程中，不允許受到強烈沖撞。電動機不得受到雨水的浸蝕。

2. 下井前，應檢查各零部件及附件是否齊全，并在地面進行總裝及試運轉，一切正常后方可下井。

3. 耙斗與鋼絲繩的聯接，應注意區分主繩和尾繩，工作滾筒和空程滾筒，工作滾筒與主繩受重載，工作時主繩應落在槽子的中間線上。

4. 裝巖機下井時，需分段運輸，待運到工作地點再重安裝，在斷面較小的巷道使用時，應注意分段運輸?shù)捻樞?，以便重裝, 其順序依次是：耙斗、進料槽、臺車部分（包括絞車、中間槽），卸載槽。

5. 裝巖機應貯存于通風干燥處，避免雨淋，碰砸。
